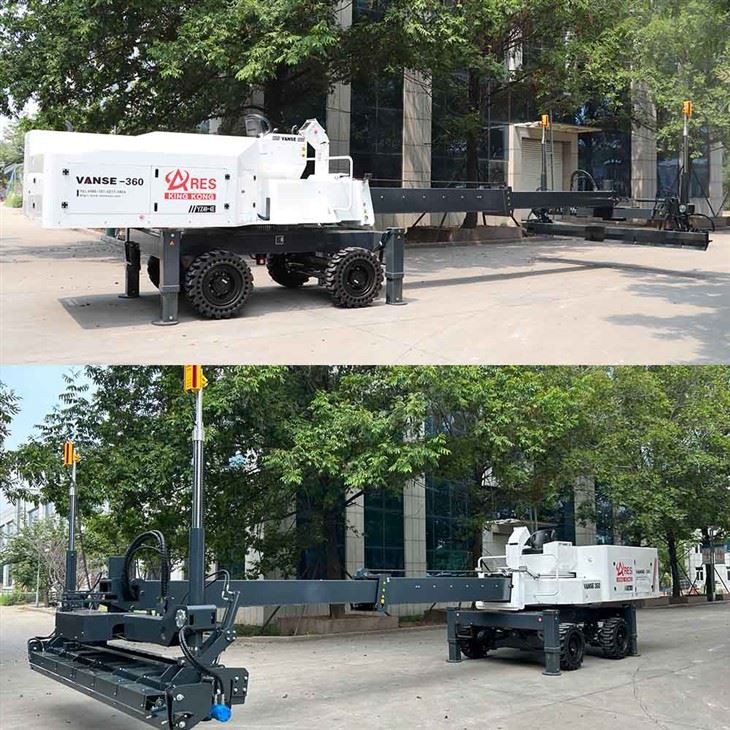

YZ40-4E Schwerlast-Ausleger-Betonlasernivellierung
4 m Breite × 6 m Ausleger, 57 kW YANMAR Diesel, 8.000 kg, 500 m²/h Effizienz, ±2 mm Genauigkeit, gebaut für industrielle Mega-Böden ab 10.000+ m², Flughafenlandebahnen und Terminalhöfe.
Hochwertige Komponenten
Angetrieben von weltweit bewährten Teilen (Cummins, Kohler, Trimble) für maximale Langlebigkeit.
±2mm Höchstpräzision
Integrierte Trimble-Dual-Slope-Ausrichtung für müheloses Erreichen der FM1-Bodenebenheit.
Globales Netzwerk
Niederlassungen in Kanada und Malaysia mit über 16 engagierten Landesvertretungen.
Kompetenter Kundendienst
Professionelle Installation vor Ort, detaillierte Bedienerschulung und zuverlässiger, lebenslanger Teileversand.
-

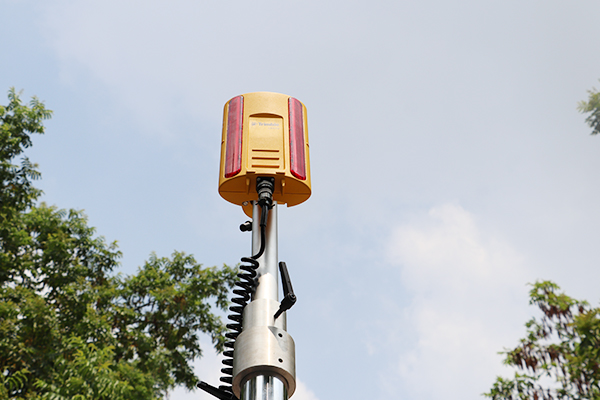

Hocheffizientes Lasernivelliersystem
Nutzt das koordinierte Zusammenspiel von Lasersender und -empfänger, kombiniert mit automatischer Höhensteuerung des Nivellierkopfes, um hochpräzise Bodennivellierung zu erreichen und die Baueffizienz und -qualität deutlich zu steigern. -
Powerful And Reliable Power System

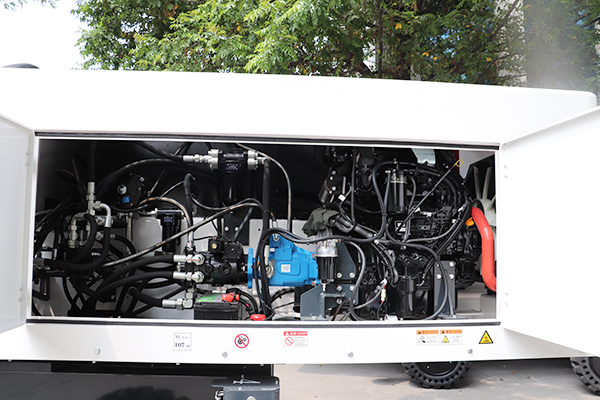

Ausgestattet mit einem Yanmar 4TNV98T Motor mit einer Nennleistung von 63,9 kW; bietet robuste Leistung, ist für Einsätze in Höhen bis zu 3.000 Metern geeignet und gewährleistet einen stabilen, zuverlässigen Betrieb. -

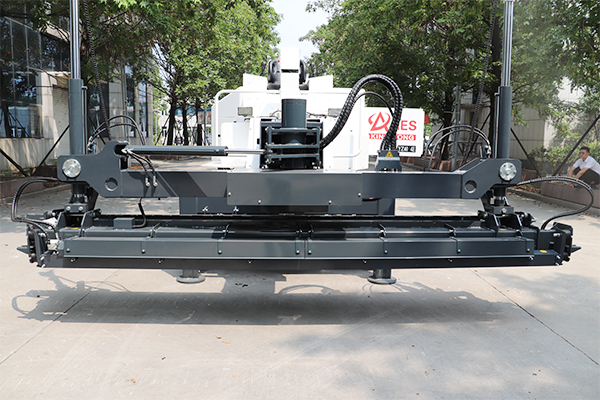

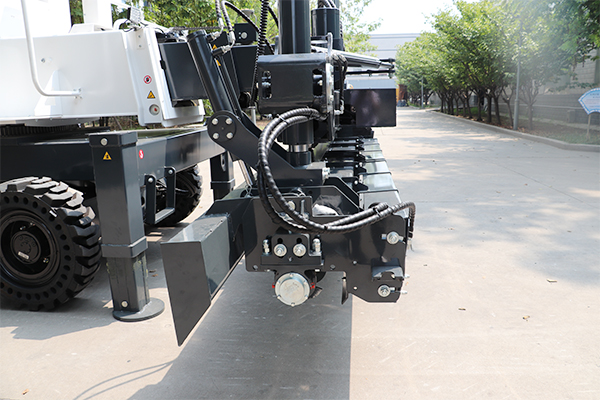

Breitspann-Einzelgang-Nivellierkopf
Verfügt über eine Nivellierbreite von 4 Metern und integriert Verteilen, Nivellieren und Rütteln in einer Einheit; ermöglicht die Fertigstellung in einem Arbeitsgang, minimiert Fugen und verbessert die Bodenintegrität und Baugeschwindigkeit. -

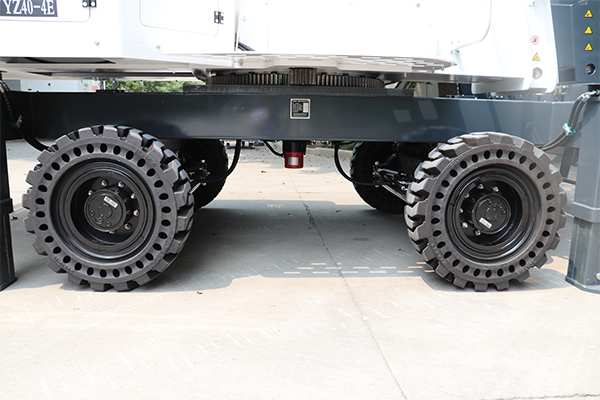

Four-Wheel Hydraulic Drive And Steering
Unterstützt drei Lenkmodi – Vorderrad-, Vierrad- und Hundeganglenkung – mit einem Wenderadius von nur 2,9 Metern, was eine ausgezeichnete Manövrierfähigkeit auf vielfältigen und komplexen Baustellen gewährleistet. -

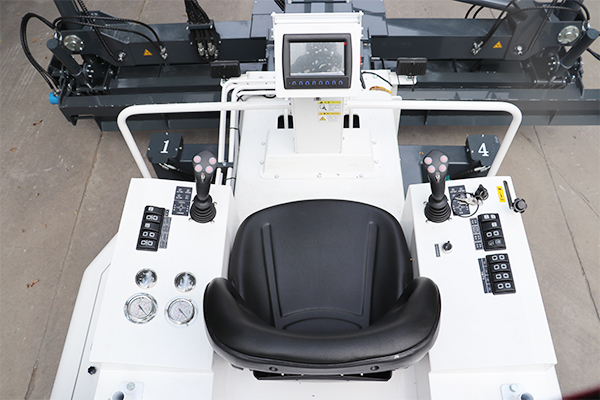

Intelligent Control And Adjustable Parameters
Ausgestattet mit einem Parameterdisplay zur Einstellung von Stützfüßen, Vibration, Schnecke, Rotation und Fahrgeschwindigkeit; der Nivellierkopf verfügt über eine unabhängige links-rechts-Einstellung, um unterschiedlichen Betriebsanforderungen gerecht zu werden. -
Robuste, langlebige Einheitsrahmenstruktur
Verwendet ein hochfestes Einheitschassis, das alle Kernkomponenten sichert; verfügt über Sicherheitshebebösen für den sicheren Transport und eine stabile Struktur, die die allgemeine Sicherheit und Langlebigkeit der Maschine erhöht.
VANSE YZ40-4E Ausleger-Beton-Laserestrich – 4 m Breite × 6 m Ausleger, 57 kW YANMAR Diesel, 8.000 kg, 500 m²/h Effizienz, ±2 mm Genauigkeit, gebaut für über 10.000 m² große Industrieböden, Flughafenlandebahnen und Terminalhöfe.
Technische Daten
| Position | Wert |
| Motor | YANMAR 4TNV98T 57kW/2400U/min, wassergekühlter Diesel |
| Kraftstofftank | 140 L |
| Glättbreite | 4,0 m |
| Auslegerlänge | 6,0 m, 360° Drehung |
| Kopfschwenkung | Links 45°, Rechts 75° |
| Erregerkraft | 5.600 N (MAX) |
| Fahrgeschwindigkeit | 0–10 km/h |
| Lenkung | Zweirad / Vierrad / Hundegang |
| Leergewicht | 8.000 kg |
| Abmessungen | 6.000 × 4.560 × 2.550 mm |
| Transportmaße | 9.100 × 2.300 × 2.560 mm |
| Laser | Trimble (Std.); Leica/Moba (Opt.) |
| Hydraulikpumpe | DANFOSS Load-Sensing |
| Hydraulikventil | DANFOSS Proportional |
| Vibrator | Italien VIVOIL Hydraulisch |
| Einbaueinheit | Hydraulische Schneckenförderung |
| Reifen | Massiv, rutschfest, pannensicher |
| Kopfklappmechanismus | Max. 73° |
Bauleistung (Laut offizieller Webseite)
| Messgröße | Daten |
| Effizienz | 500 m²/h |
| vs. Handarbeit | Spart über 60 % Arbeit, +60 % Effizienz |
| Präzision | ±2 mm (laserautomatisch gesteuert) |
| Bearbeitbare Dicke | 5–40 cm Beton |
Hauptunterscheidungsmerkmale

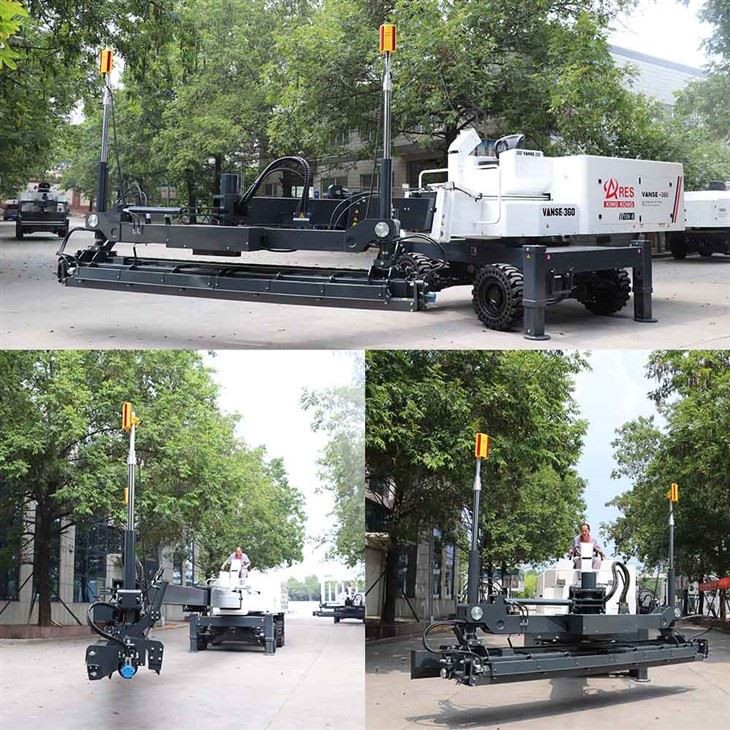

4 m Ultrabreiter Kopf + 6 m Ausleger, 360° drehbar: Deckt ca. 24 m² pro Durchgang ab; kein häufiges Umsetzen der Maschine nötig; minimiert Störungen im Frischbeton. Der 73°-Klappkopf entleert selbstständig Restbeton – Reinigungszeit sinkt von 10 min auf 1 min.
Automatische Schnecken-Vibrationssteuerung: Bei Betondicken von 5 bis 40 cm erfolgt Schneckeneinbau + Vibration in einem Schritt – kein manuelles Abziehen oder zusätzliches Rütteln erforderlich.
Einsatzszenarien (laut offizieller Webseite)
| Projekttyp | Spezifische Szenarien |
| Innenbereich | Große Messehallen (weitgespannt, hohe Decken), großflächiger Kellerbau, überhohe Fabrikgebäude (Stahlwerke, Werfthallen) |
| Außenbereich | Große Plätze und Stadien, Start-/Landebahnen und Vorfeldhauptflächen, Terminals und Containerhöfe, Gelände mit besonderer Topografie (Dammböschungen, Industrierampen) |
| Speziell | In Kombination mit 3D-Lasersystem für präzises Gefällepflastern (z. B. Parkhausrampen) |
Schlüsselkomponenten Marken & Herkunft
| Komponente | Marke | Herkunft |
| Motor | YANMAR 4TNV98T | Japan |
| Lasersystem | Trimble | USA |
| Lasersystem (opt.) | Leica / Moba | Schweiz / Deutschland |
| Hydraulikpumpe + Ventil | DANFOSS | Dänemark |
| Vibrator | VIVOIL | Italien |
| Hydraulikschläuche | Gates / Continental | USA / Deutschland |
FAQ
F: Wie viel Fläche kann der YZ40-4E pro Tag bearbeiten?
A: Die Standardeffizienz beträgt 500 m²/h. Eine 8-Stunden-Schicht liefert ca. 3.000–4.000 m² (abhängig von der Betonversorgungsrate).
F: Welche Präzision wird erreicht?
A: Mit dem Trimble-Lasersystem sind ±2 mm erreichbar, was den FF/FL-Normen für superebene Böden entspricht. Die Website nennt zudem ±1,5 mm unter tatsächlichen Baustellenbedingungen.
F: Unterschied zum YZ30-4E?
A: Der YZ40-4E hat 4 m Breite (vs. 3,1 m), 57 kW (vs. 35 kW) und 8 Tonnen (vs. 5,8 Tonnen). Optimal für Projekte >15.000 m²; der YZ30-4E ist flexibler für mittlere Projekte.
Shandong VANSE Group Übersicht
| Gegründet | 2013, Nationales High-Tech-Unternehmen (China) |
| Geschäftsbereich | Forschung & Entwicklung, Herstellung, Vertrieb und globaler Kundendienst für hochwertige, integrierte Beton-Nivellier- und Glättmaschinen. |
| Hauptkunden | JD Logistics, CATL (Ningde Times), Great Wall Motors, CSCEC (China State Construction Engineering Corporation) und andere Megaprojekte der industriellen Bauwirtschaft. |
| Auslandsniederlassungen | Regionalbüro Südostasien (Malaysia) und Nordamerika (Kanada), neben 16 autorisierten Vertriebspartnern weltweit. |
| Exportreichweite | Export in über 80 Länder, darunter USA, Mexiko, Brasilien, Großbritannien, Spanien, Deutschland, Russland, Australien, Saudi-Arabien und Südafrika. |
| Technische Zusammenarbeit | Aufbau einer tiefgreifenden strategischen Partnerschaft mit britischen Präzisionsmaschinenexperten im Jahr 2018 zur Integration internationaler High-End-Hydraulik- und automatischer Lasersteuerungstechnologie. |
| Universitätsforschung | Kontinuierliche Zusammenarbeit mit der Shandong-Universität und der Chang'an-Universität zur Förderung der Industrie-Hochschule-Forschungs-Integration und intelligenter Maschinenbautechnik. |
| Zertifizierungen | ISO 9001 Internationales Qualitätsmanagement-Zertifikat, CE-Konformität und EPA-Compliance. |
| Präzisionsstandard | Erreicht eine Ebenheitstoleranz von ±2 mm für Laserestriche und bis zu ±0,1 mm Präzisionsausrichtung durch fortschrittliche 3D-Lasersystem-Upgrades. |
| Emissionskonformität | Entspricht EU Stufe V, US EPA Tier 4 und China NR IV Standards in einer einheitlichen modularen Konfiguration für globale Betriebsgenehmigungen. |
| Geschäftsbereiche | Vanse Machinery, Wanhui New Energy, Wanli Precision Machinery und Vanse Road & Bridge Construction. |

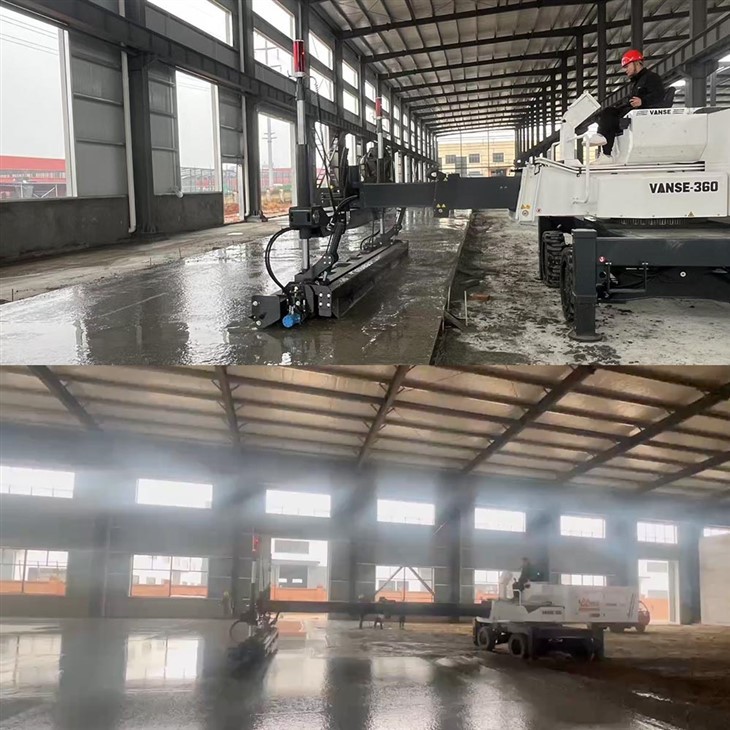

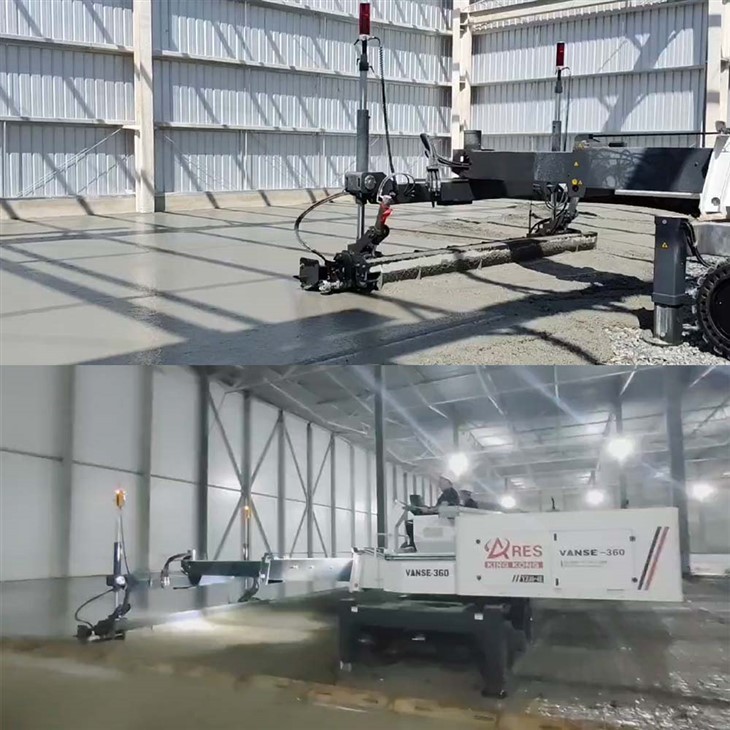

Tatsächliche Leistung im Einsatz

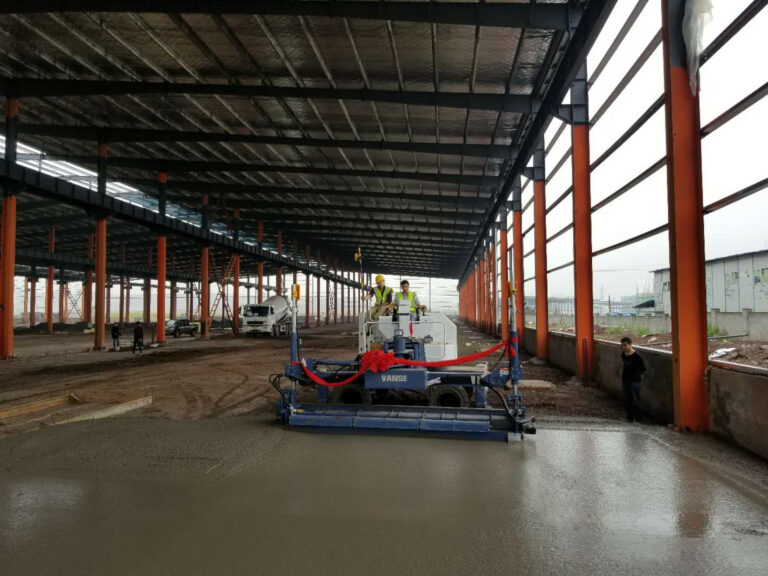

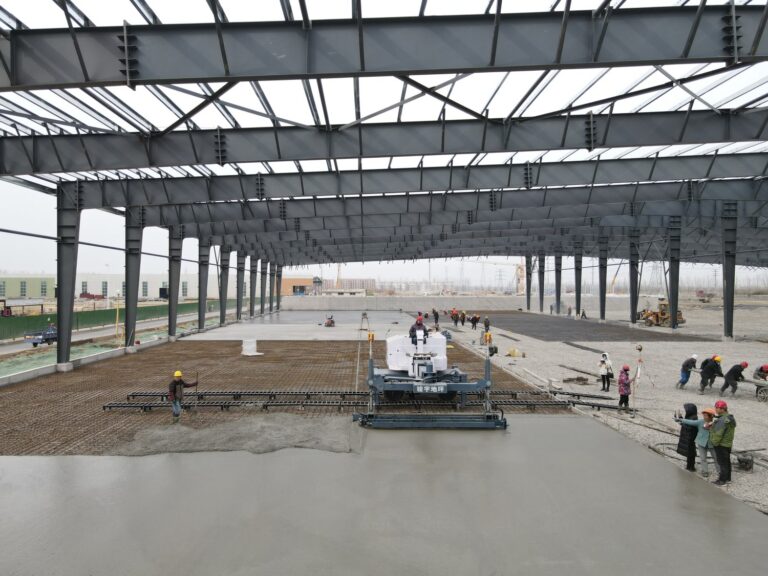

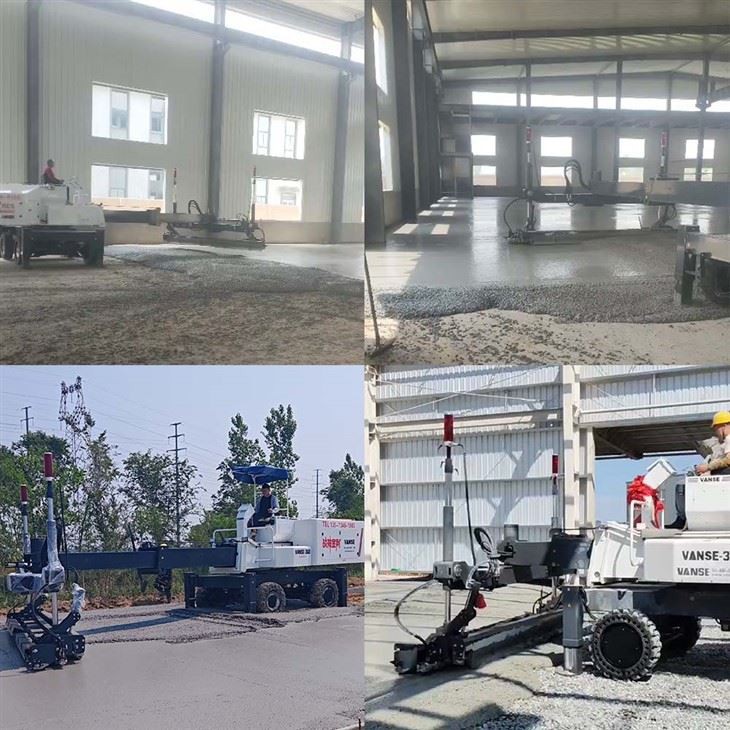

Baustellen & Anwendungsbeispiele
Entdecken Sie reale Anwendungen und bewährte Leistung in verschiedenen Projekten und Branchen.
Shandong VANSE Group Überblick
Die 2013 gegründete Shandong VANSE Group ist ein nationales Hightech-Fertigungsunternehmen, spezialisiert auf unabhängige Forschung und Entwicklung, intelligente Technik, Fertigung und globalen Vertrieb von Premium-Laserestrichmaschinen und Doppelrotor-Glättmaschinen für Beton.
Im Jahr 2018 etablierten wir eine tiefgreifende strategisch-technische Kooperation mit britischen Maschinenbauexperten, um internationale High-End-Hydraulikantriebe mit automatisierten Laser-Nivelliersteuerungen zu fusionieren. Heute sind unsere äußerst vielseitigen, emissionsarmen Flotten in über 80 Ländern im Einsatz und bieten weltweit führenden Industrieunternehmen superflache Betonflächen.
Weltweiter Kundenstamm
Mit unseren Premium-Betonlaserestrichen und Doppelrotor-Flügelglättern, die in über 80 Ländern im Einsatz sind, hat die Shandong VANSE Group ein erstklassiges globales Support-System aufgebaut. Klicken oder fahren Sie über einen der strategischen Marktzentren unten, um Flotteneinsätze, lokale Ebenheitsstandards und regionale Projekterfolge anzuzeigen.
